产品详情

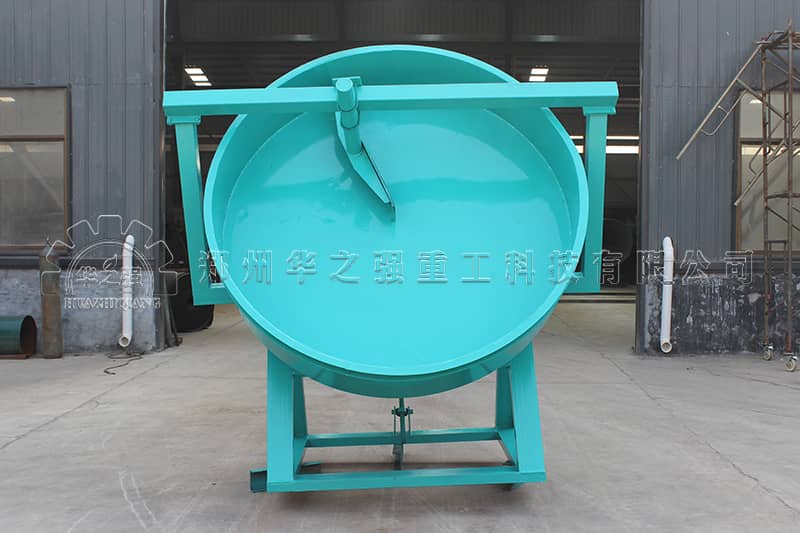

圆盘造粒机
用途与特点
Disc Granulator Machine (Pan Granulator)
Use and Features:
This series of Disc Granulator Machine is a new type of incline disc granulator equipment: the granulating rate is up to 80%. The reducer and motor adopt flexible belt drive to start smoothly, slow down the impact force and improve the service life of the equipment. The bottom of the granulation disc is reinforced with multiple radiant steel plates , which is sturdy and durable; the thickened, weighted and sturdy base design does not require anchor bolts for fixed and working smoothly. The main gear of granulator uses high frequency fire, the service life is twice than before. The inside of granulation disc is durable after corrosion treatment. The machine has the advantages of uniform granulation, high granulation rate, products looks beautiful, size and diameter can be controlled, stable operation, long service life and so on. It is widely used in organic fertilizer factory, compound fertilizer factory and sludge garbage processing. Mine, chemical and feed industry and other fields.
该系列圆盘造粒机,是一种新型倾斜盘式造粒设备：成粒率高.减速机与电动机采用柔性皮带传动,启动平稳,减缓冲击力,提高设备的使用寿命.造粒盘盘底采用多条钢板加强,不变形、加厚、加重、稳定的底座设计,不需要地脚螺栓固定,运转平稳.造粒机主齿轮采用高频猝火,使用寿命增加.造粒盘内经防腐处理后.该机有造粒均匀,成球率高,运转平稳,设备耐用.使用长等优点,深受用户好评,是广大用户选择的理想产品,该项目产品是环境保护适用技术推广项目.
结构概述
整机可分为五大部分:
1. 机架部分:由于整个机体的传动部分和转动工作部分都由机架支撑,受力较大,因此该机机架部分均采用优碳槽钢焊接而成,并通过了严格的质量和特定的技术要求,已达到本机所使用的目的.
2. 调节部分:整台机器重要的是造粒盘,而造粒盘的安装与调节部分上.我公司专门采用了优碳钢板和槽钢焊接而成,并通过了严格的质量合格认证,均达到了本机所使用的要求.
3. 传动部分:整台机器传动部分优为重要,整体的工作都有此而行.安装与传动调节架上的电动机和减速机均选购ISO/9001质量体系认证的产品,质量稳定.电动机带动皮带轮、三角带.减速机和小齿轮,由小齿轮传动造粒盘上的大齿轮使造粒盘工作.另外大小齿轮均采用了高频猝火,使用寿命是原有的两倍,整个造粒盘则固定在调节盘上的主动轴上,柱头联结部分采用锥度配合,设计合理;
4. 造粒盘部分:该机造粒盘盘角采用整体圆弧设计,成粒率可达到90%以上,造粒盘盘底还采用了多条钢板加强,耐用,不变形;
5. 自动清料部分:该部分安装于造粒盘上方,成下框型,上装有自动清料板,以便在生产过程中清理粘在盘壁上的物料,大大提高了该机的使用寿命,也节省了劳动力。
工作原理
该系列产品其工作原理:由主电动机驱动皮带轮和皮带,通过减速机传动小齿轮,小齿轮与固定在盘底的大齿轮相互齿合,向项工作.大齿轮则通过特殊合理的设计,安装在固定于机架调节盘上的主轴上,以支撑整个造粒盘的工作(本机于喷雾机配套使用)物料进入造粒盘后,经造粒盘的不断旋转和喷雾装置,使物料均匀的粘和在一起造成圆球状颗粒.在该机造粒盘中上部设计了自动清料装置,防止物料粘壁,从而大大提高了本机的使用寿命.随着电动机的不断旋转,物料的不断进入,方能实现批量生产,已达到连续工作之需要.
技术参数
| 型 号 | 直径 | 高度 | 容积m3 | 转速 r/min | 电机kw | 生产能力 |
| ZL08 | 800mm | 200mm | 0.25 | 24 | 1.5 | 0.1～0.2 |
| ZL10 | 1000㎜ | 220㎜ | 0.4 | 21 | 2.2 | 0.3～0.5 |
| ZL15 | 1500㎜ | 300㎜ | 1.1 | 17 | 5.5 | 0.5～0.8 |
| ZL25 | 2500㎜ | 500㎜ | 2.5 | 13.6 | 7.5 | 1-1.5t/h |
| ZL28 | 2800㎜ | 550㎜ | 3.7 | 13.6 | 11 | 1-2.5 t/h |
| ZL30 | 3000㎜ | 550㎜ | 4.2 | 11 | 11 | 2-3t/h |
| ZL32 | 3200㎜ | 600㎜ | 4.8 | 10 | 11 | 2-3.5t/h |
| ZL36 | 3600㎜ | 600㎜ | 6.1 | 10 | 15 | 3-5t/h |
